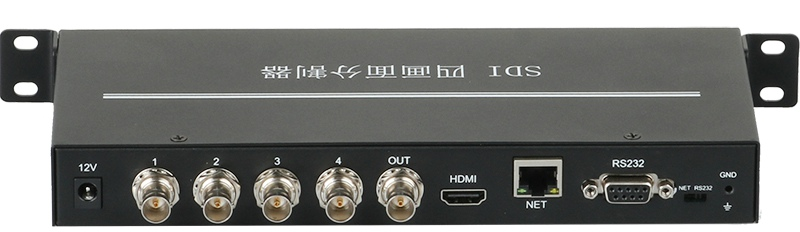

3G- SDI 高清画面分割器（处理器）

NK-HD4004SDIPS

概述：

派尼珂Pnioke高清SDI画面处理器，采用专业级图像处理芯片，智能实现多画面分割模式，可以定义10多种分割模式，能够实现单机显示多画面，多画面叠加，画中画，画外画、左右、上下2分割等特殊显示控制；支持多路 SDI 信号进行单屏四分割显示；支持图像窗口任意拉伸。支持4-9路高清3G-SDI 视频输入，输入分辨率支持 720p 到 1080p 60HZ。

主要功能如下：

Ø  采用高速 FPGA，实现了全数字，无损视频切换和画面分割。

Ø  自动识别输入信号和配置各种显示模式。

Ø  内置自动均衡，画面清晰稳定。

Ø  内置防雷管、ESD 保护电路，能有效防雷、防静电。

Ø  现场安装：简单方便，即插即用，无需设置。

Ø  支持 RS232  串口、以太网两种控制方式。

Ø  支持显示多种显示模式。

Ø  支持有断电记忆功能。

Ø  支持无缝切换。

主要特征：

1、    强大的上位机

画面分割器的上位机控制方式主要采用 RS232 串口及以太网两种，具有功能全面，操作简便直观，所见即所得， 打开即用的特点。

2、数据运算能力强大

数据并行处理，输出端口占用一个通道，每通道数据带宽达到 4.95GHz/s，完全能满足单路输出 1920x1080@60Hz

（148.5MHz）的高分辨率显示。高速运动画面无撕裂，不丢帧，无图像追赶现象。图像分割控制器内部信号是多通道并行同步处理，每通道数据带宽达到 4.95GHz/s，每一输出端口占用一个通道，所有图像窗口均能实时流畅显示， 没有任何图像延迟、丢帧和不同步造成的图像撕裂等现象。

2、    纯硬件架构

采用纯硬件架构，无操作系统，无板卡式处理器死机、蓝屏和病毒的困扰，无系统崩溃风险，可全年持续工作， 启动时间小于 30 秒。单台设备支持 4 路输入，并支持多台级联。

3、    超低的功耗

主芯片采用 FPGA 进行设计，整板功耗不超过 7W（主板功耗 12V@0.6A）。相比其他电视芯片拼接的方案（约 40W）方案。本画面分割器具有超低功耗，节能省电，超长的使用寿命和超强的稳定性。

4、    极高性价比

自主研发生产，元器件均采用耐高温，长寿命器件，省去中间环节，有极高的性价比。相比市场上的子母板级联的画面分割器、刀片式工控机箱的设计方案，我们采用的是单板集成多通道的方案，具有设计简单，使用寿命长等特点。

技术参数：
