超高清4K 60Hz四画面分割器
    发布时间: 2022-03-09 14:46

派尼珂Pnioke NK-UHD4004PS是一款专业的工程机4K图像分割器,高性能的4路超高清HDMI2.0接口输入输出信号画面分割器(4K60 4:4:4,18G带宽),支持4路超高清3840×2160@60/30Fps的4K视频信号同时显示在同一个拼接大屏幕上,输入分辨率支持4路4K(3840×2160@60/30Fps),输出支持3840×2160@60HZ,切换显示模式多样化:单画面、2画面、3画面、4画面、画中画等显示,切换(输入信号为1080p60以及以下)。支持HDMI2.0格式输出(4K60 4:4:4,18G带宽)。支持支持HDMI内嵌音频,支持音视频同步切换切换,输出端支持音频解嵌,可以切换任意的1路声音分离输出,方便用户接入专业的音频系统。支持多种控制方式,可通过面板按钮,红外遥控器以及RS232串口的中控设备、电脑PC软件等方式对设备进行控制。

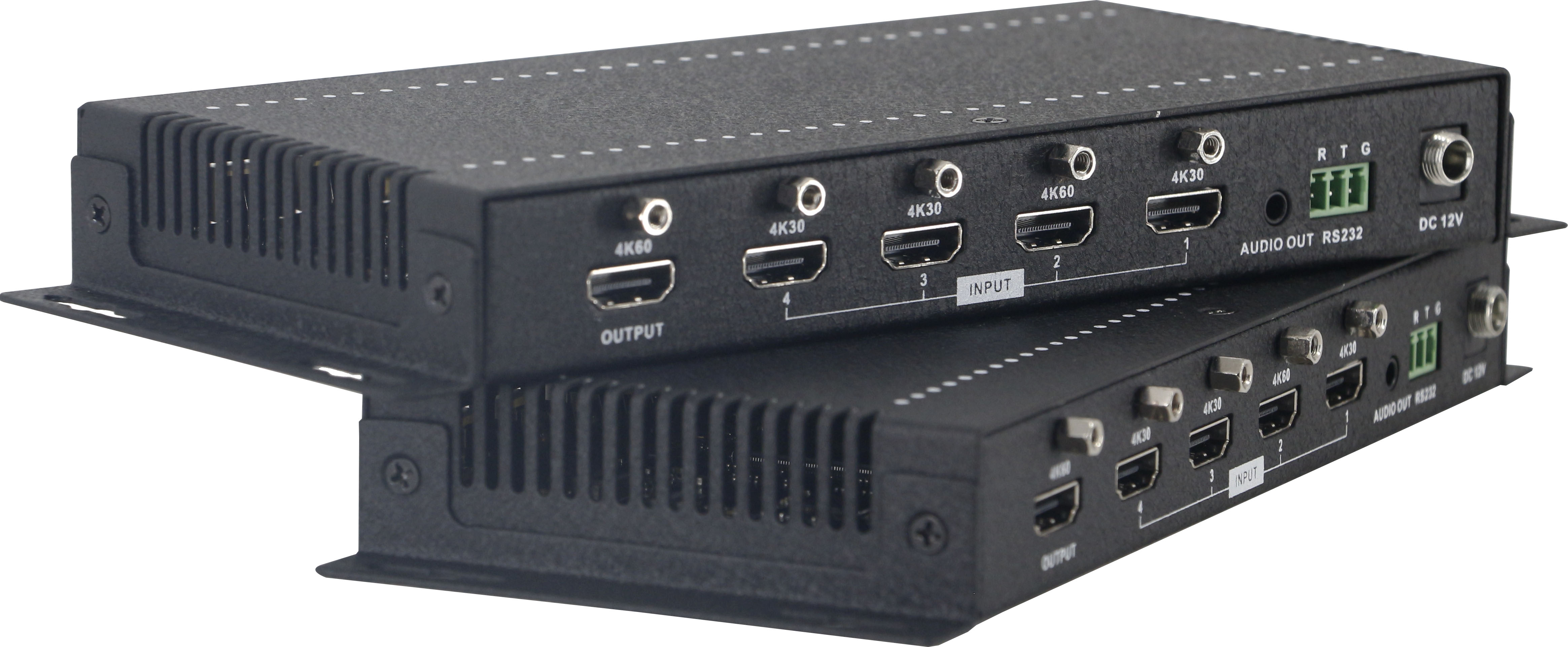

超高清4K 60Hz四画面分割器

派尼珂超高清4K画面分割器NK-UHD4004PS

概述:

派尼珂Pnioke NK-UHD4004PS是一款专业的工程机4K图像分割器,高性能的4路超高清HDMI2.0接口输入输出信号画面分割器(4K60 4:4:4,18G带宽),支持4路超高清3840×2160@60/30Fps的4K视频信号同时显示在同一个拼接大屏幕上,输入分辨率支持4路4K(3840×2160@60/30Fps),输出支持3840×2160@60HZ,切换显示模式多样化:单画面、2画面、3画面、4画面、画中画等显示,切换(输入信号为1080p60以及以下)。支持HDMI2.0格式输出(4K60 4:4:4,18G带宽)。支持支持HDMI内嵌音频,支持音视频同步切换切换,输出端支持音频解嵌,可以切换任意的1路声音分离输出,方便用户接入专业的音频系统。支持多种控制方式,可通过面板按钮,红外遥控器以及RS232串口的中控设备、电脑PC软件等方式对设备进行控制。

应用领域:视频会议、教学、安防、广播电视、证券市场、展览馆、交通控制中心、赛事活动竞技、多媒体中心等需要使用单台显示单元同时显示多个高清信号的场所。

特性:

1支持4路4K HDMI输入(其中1路3840×2160@60fps,3路30fps)信号输入,输入分辨率最高支持3840×2160@60HZ,向下兼容。

2、支持1路HDMI2.0输出,输出分辨率高达3840×2160@60HZ。

3、支持点对点同时显示4路全高清1920×1080信号做到真正的点到点帧对帧的无损显示。

4、输出支持1路3.5mm立体声分离音频切换输出。

5、支持图像固定位置POP、PIP功能,输出显示模式带记忆功能。

6、宽电源DC12-15V电压输入,可通用于全球任何一个国家。

7、支持机器面板按扭、红外遥控、RS232串口PC电脑控制、中控主机、键盘控制。

8、可定制标准19寸1U拉丝机箱,可直接上标准机柜。

技术参数:

视频

输入接口标准

1HDMI2.0; 3HDMI1.4

输入分辨率

HDMI2.0:

640x480,800x600,1024x768,1280x768,1280x800,   1280x1024,1360x768,1366x768,1440x900,1400x1050, 1600x1200,1680x1050,1920x1200,720x480(480p),   720x576 (576p),1280x720 (30、50、60fps), 1920x1080(24、25、30、 50、60fps),   3840x2160(30、50、60fps)

HDMI1.4:

640x480,800x600,1024x768,1280x768,1280x800,   1280x1024,1360x768,1366x768,1440x900,1400x1050, 1600x1200,1680x1050,1920x1200,720x480(480p),   720x576 (576p),1280x720 (30、50、60fps), 1920x1080(24、25、30、 50、60fps),   3840x2160(30、50、60fps)

输出接口

1HDMI2.0

输出分辨率

HDMI2.0:

1920x1080(24、25、30、 50、60fps), 3840x2160(30、50、60fps)

音频

输入接口

4HDMI (内嵌)

输入音频信号

RAW PCM, 16 bit,   32/44.1/48KHz sps; PCM 2.0

输出接口

1 HDMI2.0;1Analog Audio (3.5mm)

输出音频信号

RAW PCM, 16 bit,   32/44.1/48KHz sps; PCM 2.0

控制方式

前面板按钮

MODE:切换选择画面分割的方式

WIN:选择画面的窗口

INPUT:选择对应窗口的输入信号

AUDIO:切换音频输入信号

SAVE:保存当前的分割模式,窗口信号,音频信号

RECALL:调用之前保存的场景

红外

可以实现按钮所有功能,同时还可以快速切换

RS232

3pin凤凰段子,支持中控、PC等第三方控制

常规参数

操作环境温度

0 至 +45°C (32 至 + 113 °F)

存储环境温度

-20 至 +70°C (-4 至 + 158 °F)

相对湿度

10% to 90%, 无冷凝

电源

DC12V/1.5 A

电源功耗

10W(最大)

产品尺寸(宽 x 高 x 深)

190 mm x 27 mm x 92 mm(不含挂耳)

产品净重

0.8kg
