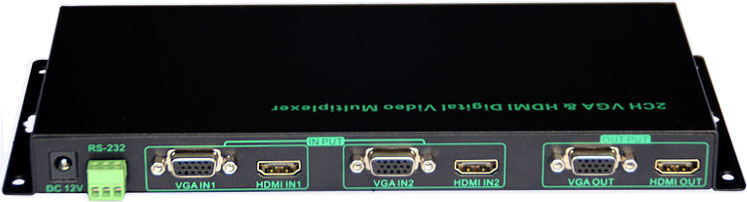

工业高清HDMI+VGA混合输入二画面分割器、画中画分割器
NK-302HQHDMI/VGA
产品简介：
采用美国高清图像处理芯片设计，HDMI及VGA混合输入二画面分割器，是将2路HDMI或者2路VGA高清信号合成1路HDMI或者VGA输出在一个显示器设备显示，支持在投影机、液晶显示器、DLP、等离子、全彩LED、LCD拼接大屏等高清接口的显示单元，输入输出信号最高支持1080P/60。合成图像支持多种分割模式输出：左右平均分割（全景图压缩变形）、画中画、二画面居中全景显示（无变形）、1,2单画面显示。适用于HDMI高清信号源（HDMI工业摄像机、视频会议摄像机、HD-SDI高清摄像机、广播摄录机、投影仪、多媒体电脑、DVD高清播放机等），广泛应用于远程会议、多媒体会议系统、地铁、轻轨轨道交通、高速公路、公检法审讯系统高清监控、水位仪表、液压仪表监测、冶炼厂工业高温锅炉监控、炼钢厂、电厂、煤炭企业、工业精密仪器及接插件生产、美容、医疗等图像对比领域。成熟技术，稳定耐用，图像清晰、颜色真实。
产品特点：
◆支持HDMI1.3版本，并向下兼容
◆支持两路HDMI及VGA高清信号混合输入，1路HDMI及VGA同时输出，可以接2台显示设备
◆支持遥控器控制，按键面板控制，RS232控制
◆支持单画面切换
◆支持双画面显示，二画面模式下显示：左右（显示全景图像压缩，有变形）、画中画（小画面右下角），二画面居中全景显示
◆带断电记忆功能
◆工作电源：DC12V
注：在高清监控应用中，高清HD-SDI摄像机(能同轴传输100米以上)要通过HD-SDI转换器转换后直接接入设备即可，很少HDMI接口的摄像机，工业HDMI摄像机和会议HDMI摄像机除外，无需转换，直接接入即可。
技术参数：
输入信号 | 2路HDMI和VGA(自动识别信号) |
输出信号 | 1路HDMI和VGA同时输出 |
最大传输带宽 | 220MHz |
最大传输速度 | 5.76Gbps |
HDMI输入分辨率 | 720P50/60HZ,1080I50/60HZ,1080P24/30/50/60HZ,800×600@60,1024×768@60,1280×720@60,1920×1080@60 |
HDMI输出分辨率 | 1024×768P@60,1360×687P@60,1280×720P@60,1920×1080i@60,1920×1080P@60 |
HDMI输入线缆长度 | ≤5m AWG26 HDMI标准线（远距离传输需加中继器） |
HDMI输出线缆长度 | ≤5m AWG26 HDMI标准线 |
工作电压 | DC12V |
最大工作电流 | 1000mA |
工作温度 | -25~+55℃ |
工作湿度 | 10~90%RH（无冷凝 |
重量 | 1kg |
外壳尺寸 | 金属外壳237╳105╳24mm |
外观颜色 | 黑色 |
系统连接示意图
