HDMI高清KVM无缝切换四画面分割器
    发布时间: 2022-03-15 16:56

派尼珂Pnioke NK-HD300SPS是一款工程级高性能的HDMI高清四画面分割器,支持 4路HDMI(兼容DVI接口)1920×1080P 60Fps输入信号通过画面处理器合成输出1路高清HDMI(兼容DVI接口)信号1920×1080P 60Fps输出,输入信号源支持会议摄像机、投影机、电脑等,使4个数字高清视频信号同时显示在一个高清显示单元上,通过热键,可以用一套键盘鼠标控制4个不同输入的信号源,实现KVM功能,在不同画面上实现鼠标穿越功能,快速准确的控制画面无缝切换多个模式输出,无延迟、卡顿现象,画面分割模式有画中画、2画面、单画面、4画面等。4分割模式下能够在四个窗口像一个画面一样自由移动鼠标,能对音、视频进行快速同步切换,高清画面分割器输出支持投影机、液晶显示器、DLP、等离子、全彩LED等各种带高清接口的显示单元。

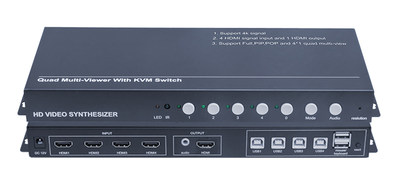

 HDMI高清KVM无缝切换四画面分割器

NK-HD300SPS

概述:

派尼珂Pnioke NK-HD300SPS是一款工程级高性能的HDMI高清四画面分割器,支持 4路HDMI(兼容DVI接口)1920×1080P 60Fps输入信号通过画面处理器合成输出1路高清HDMI(兼容DVI接口)信号1920×1080P 60Fps输出,输入信号源支持会议摄像机、投影机、电脑等,使4个数字高清视频信号同时显示在一个高清显示单元上,通过热键,可以用一套键盘鼠标控制4个不同输入的信号源,实现KVM功能,在不同画面上实现鼠标穿越功能,快速准确的控制画面无缝切换多个模式输出,无延迟、卡顿现象,画面分割模式有画中画、2画面、单画面、4画面等。4分割模式下能够在四个窗口像一个画面一样自由移动鼠标,能对音、视频进行快速同步切换,高清画面分割器输出支持投影机、液晶显示器、DLP、等离子、全彩LED等各种带高清接口的显示单元。

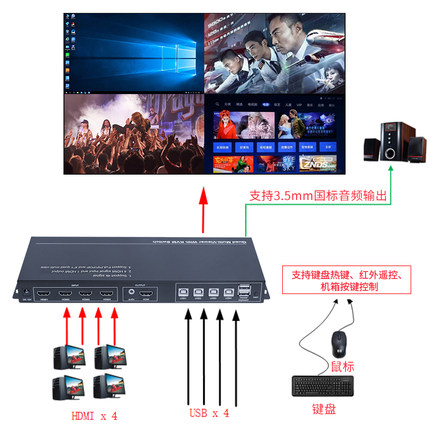

应用场景:HDMI(DVI)高清画面分割器是目前市场上应用比较多的一款工程机,产品主要应用于视频会议、教学、展览展示、股票交易场所、影院、野外拉链、军演、游戏赛事活动等行业,需要同时观看多个高清信号的场所。

主要功能:

1、    4路输入1路输出,HDMI信号内嵌音频输入输出

2、    输入输出分辨率:最大1920×1080P 60HZ

3、    4USB输入,支持4台电脑键盘

4、    单个显示单元支持四分割、左右二分割、上下二分割、全屏显示模式;

5、    1个独立3.5mm线性音频输出口,输出可连接音响系统;

6、    音频跟随画面切换功能,音视频同步,或者分割模式下单独切换任意音频输出;

7、    2USB信号输出,USB支持连接鼠标和键盘;

8、    KVM切换功能,通过键盘热键切换画面显示模式、音频切换、四分割鼠标穿越功能;

9、    支持无缝切换秒切功能、所有单画面或者不同分割模式切换不黑屏,无延迟、卡顿现象;

10、控制操作:支持面板按钮、红外遥控、键盘热键;

主要特点:

1、画面分割功能

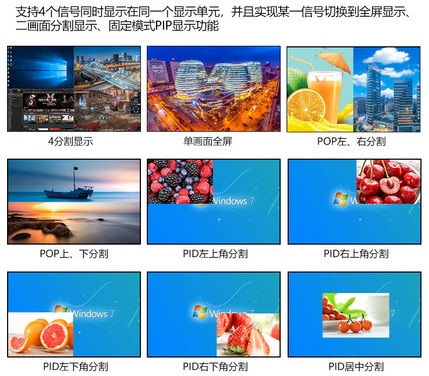

支持4个信号同时显示在同一个显示单元,并且实现某一信号切换到全屏显示、二画面分割显示功能,如下图所示:

2、支持1920*1080高清信号的输入输出

高清画面分割器支持4路HDMI信号输入,高清视频支持隔行和逐行输入。产品支持1920×1080的分辨率信号输入,并且向下兼容;所有输入信号经过专业级的图像处理芯片,统一输出逐行60HZ的HDMI信号,最高输出分辨率支持1920×1080,可以根据用户需求进行定制输出分辨率。

3、穿越功能

   高清画面分割器是市场上唯一一款附带鼠标穿越功能的图像分割器,该功能实现了在4分割模式下鼠标在4个窗口之间自由穿越,同时键盘同步跟随,该功能将广泛应用于医疗、教学、股票等需要对多个窗口进行实时操作的场所。

4、无缝切换功能

   高清画面分割器具有画面无缝切换功能,可以快速流畅的在各个画面进行无缝切换,满足客户的切换要求。

5、KVM无缝切换功能

只需要通过一套鼠标、键盘即可对分割器进行几乎全功能控制,如键盘热键组合切换某路信号单屏显示、四分屏显示、音频单独切换、四分屏模式下鼠标穿越功能。该产品功能将广泛应用于各种视频会议系统等场所,用户在使用该产品时更便利、更高效、更节省显示设备并且节省更多的操作空间。

6、音、视频切换功能

    四画面分割器除显示视频信号外,同时也支持音频与图像同步切换,或四分割模式下选择其中一画面相应音频播放,同时支持1路3.5mm独立音频口输出用于连接音响。

7、控制方式

支持键盘热键、红外遥控、机箱按键功能。

主要技术参数:

项目

内容

HDMI输入

输入接口

4路HDMI(内嵌音频)、4路USB

分辨率

最大支持1920×1080,向下兼容各种分辨率

色彩深度

24bit,1677万色

输出

输出接口

1路HDMI(内嵌音频)输出;2路USB输出接鼠标键盘或其它设备

1路3.5mm音频口输出

输出分辨率

1920×1080@60HZ, 1280×720@60HZ可定制此分辨率以下;

输出刷新频率

60Hz

色彩深度

24bit,1677万色

分割模式

单画面、画中画、左右上下二分割、四分割

控制方式

机箱按键、遥控器、键盘热键;

工作电源

DC12V 2A

尺寸

L288mmxH31mmxW120mm

重量

0.76KG

功耗

15W
