面板自带2寸液晶显示屏，显示IP地址、硬盘容量、时间日期等信息，也可显示图像。设备采用H.264/H.265编码，共8路物理接口输入，支持4路HDMI4K@30Hz+4路3G-SDI 1080p@60Hz输入，8路HDMI、SDI视频源内嵌音频输入，网络拉流输入、MP4、JPG文件等输入；共4路输出：3路HDM输出接口+1路SDI输出。支持2路独立分离音频输入输出，1路监听输出。本地内嵌RTMP分发服务器功能，支持单机100路并发直播功能。设备支持10种场景（通道名称命名可修改）的音视频同步采集录制，多路画面输出满足在播放系统上显示图像并且可以作为其它系统的图像输入源（如视频会议系统）。系统支持电影模式+资源模式并存的同步录制和直播，画面支持画中画、1/2/3/4/5/6/7/8分屏模式显示和录制。全双工操作，用户既能在本地接上鼠标、显示器和导播台进行导录播操作，也可以在PC上登录IE进行远程导播（支持多用户在线直播、点播功能，5路以上）。支持云台摄像机控制、支持中控主机控制。支持多方会议在线互动。录播主机搭配录播触控屏导播键盘，让用户的操作更灵活、快捷。中文图形化UI可视化操作界面。

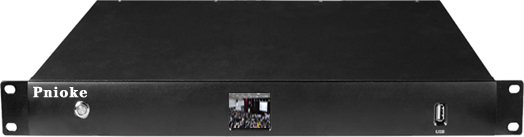

派尼珂8路视频会议录播主机
NK-HDMI308ERH
产品概述：
派尼珂Pnioke 8机位HDMI高清视频会议录播主机NK-HDMI308ERH,是一款会议、教学录播一体机，集成会议录制、直播、点播、智能导播、存储等多功能于一体，一体嵌入式 Linux系统 SOC 架构设计，产品高度稳定。面板自带2寸液晶显示屏，显示IP地址、硬盘容量、时间日期等信息，也可显示图像。设备采用H.264/H.265编码，共8路物理接口输入，支持4路HDMI4K@30Hz+4路3G-SDI 1080p@60Hz输入，8路HDMI、SDI视频源内嵌音频输入，网络拉流输入、MP4、JPG文件等输入；共4路输出：3路HDM输出接口+1路SDI输出。支持2路独立分离音频输入输出，1路监听输出。本地内嵌RTMP分发服务器功能，支持单机100路并发直播功能。设备支持10种场景（通道名称命名可修改）的音视频同步采集录制，多路画面输出满足在播放系统上显示图像并且可以作为其它系统的图像输入源（如视频会议系统）。系统支持电影模式+资源模式并存的同步录制和直播，画面支持画中画、1/2/3/4/5/6/7/8分屏模式显示和录制。全双工操作，用户既能在本地接上鼠标、显示器和导播台进行导录播操作，也可以在PC上登录IE进行远程导播（支持多用户在线直播、点播功能，5路以上）。支持云台摄像机控制、支持中控主机控制。支持多方会议在线互动。录播主机搭配录播触控屏导播键盘，让用户的操作更灵活、快捷。中文图形化UI可视化操作界面。

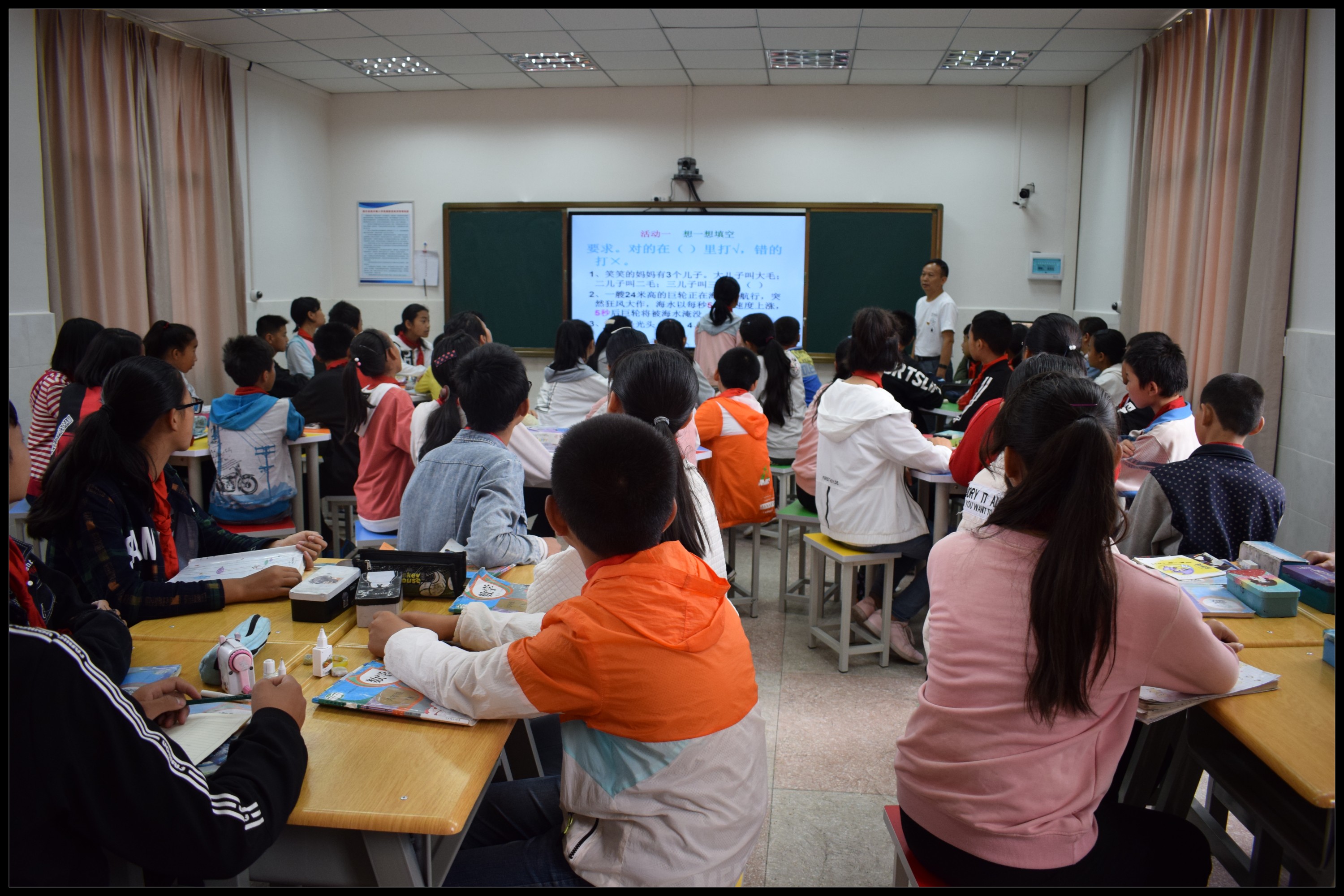

应用场景：主要用于视频会议、医学手术、教学录播、演播室、法庭审讯远程直播、户外舞台直播、婚庆直播及其他行业。
主要功能：
1、系统及编解码：嵌入式Linux纯硬件架构系统，芯片四核A53 2.0Ghz CPU ，4GB内存，硬件H.265 Main Profile编解码
2、视频接口输入：共8路物理接口输入，支持4路HDMI4K@30+4路3G-SDI 1920×1080p@60输入，HDMI、SDI视频源内嵌音频输入，8路音视频同步输入。
3、视频接口输出：共4路，3路HDM输出接口，1路3G-SDI输出。可选界面、通道画面、导播合成画面输出，输出可选含音频或不含音频。
4、拉流输入：支持TS AAC rtsp/rtmp/http/flv/hls拉流输入，支持海康、大华、360、Sony……常用的IP网络摄像机流输入，支持编码器流输入。
5、音频输入输出：2路6.5 线性立体声输入/输出接口（可选3.5mm或者凤凰端子接口）,1路3.5mm监听输出口，HDMI、3G-SDI视频线内嵌音频输入、网络流音频输入，视频文件音频输入。
6、导播切换：无缝画面切换，支持淡入淡出切换，及多种切换特效；支持单画面切换、单画面/画中画与分屏切换，分屏与分屏切换。
7、分屏：支持单画面、画中画、1至8分屏组合。支持自定义设置分屏组合，及快速分屏组合功能（点击源输入画面的1¬8数字快速组合1至8分屏功能）。
8、智能调音台：PGM合成画面支持外部音频接口输入，支持网络流音频输入、 HDMI/3G-SDI内嵌音频输入、支持.MP4视频文件音频输入。并支持与多路视频通道输入的音频源混音功能。音频导播接口及直播流/录像视频输出：可选固定模式、自动跟随通道视/音频切换模式、或固定通道模式输出（可选任何输入音频源声音输出）。PGM合成导播接口输入及输出的音量大小可调
9、直播：输出格式H.265、H.264 TS RTMP、RTSP、UDP、SRT、FLV、HLS；支持7x24小时直播，支持接电开机自动运行直播、手动直播、一键开启直播；支持主次双流直播输出；支持10、所有通道画面8+1路同时直播输出，支持3路4k同时直播，或9路1080p同时直播，内嵌RTMP分发服务器，支持100路并发直播。
11、录像：录像保存格式 TS /MP4 ，可自动录制、手动录制、一键开启全通道录制功能；支持资源模式、电影模式录制功能；录像性能可同时录制3路4k或9路1080p。
12、录像存储：本地硬盘，FTP存储
13、录像下载：支持本地插U盘下载，远程电脑浏览器下载，
14、录像播放：支持本地屏幕播放，远程网络电脑浏览器播放，播放时支持暂停、停止、拖放功能。
15、叠加角标：支持所有画面叠加2个以上角标，格式JPG/JPEG/BMP/PNG
叠加字幕：支持在所有通道画面（8+1路画面）实时叠加多条角标多字幕功能，叠加位置可任意设置。角标可预设2个BMP、JPG、JPEG、PNG图标；字幕可预设5条以上，支持流动或固定方式显示，字号、字体、颜色、样式可调。
16、自动跟踪自动切换：之前搭配教育/会议 云镜跟踪机、双目跟踪机
17、云台控制：支持RS232、RS485、RJ45接口控制摄像机云台功能
18、双网络：外置1 个RJ45千兆网络口和内置1个RJ45百兆网口，支持双网卡管理
控制接口: 2路RS232、1路RS485
19、中控控制：支持中控控制
20、管理：支持设置设备密码管理
21、开机欢迎画面：可自定义设置开机显示画面
22、遥控器控制、语音控制（选配），可拓展对接设备，云镜踪摄像机、双目跟踪摄像机、触屏显示器、中控、遥控器、导播键盘……等设备进行操控
23、支持触控屏控制（选配）
24、系统维护及升级：支持远程网络系统升级/恢复、远程重启、远程关闭系统等功能。
技术参数：
项目 | 设备参数 | 性能指标 |
系统 | 核心编解码硬件 | 芯片四核A53 2.0Ghz CPU 4GB内存，硬件H.265 Main Profile编解码 |
操作语言 | 中文 | |
操作界面 | UI图形化菜单操作界面 | |
系统结构 | 嵌入式Linux系统Soc 架构 | |
操控方式 | 外接接HDMI显示屏，支持本地鼠标导播操控，菜单功能设置等，远程IE浏览器（火狐、搜狗、360等）客户端导播操控 | |
系统权限密码设置 | 能设置超级管理员(admin)及一般用户(guest)的登陆系统密码。 | |
系统维护及升级 | 远程网络升级。支持从启/关机功能。 | |
提示功能 | 当修改系统配置时能提示从启/保存/退出信息。 | |
视频输入/出 | 视频输入接口 | 4路3G-SDI 1080P@60HZ + 4路HDMI 4k@30 HZ输入。 |
输入分辨率/帧 | 支持输入分辨率：3840×2160、1920×1080、1280×1024、 1280×720 、1024×768 帧率：25/30/50/60（自适应） | |
视频输出接口 | 3路HDMI 4k 1080p + 1路SDI 1080p@60 全屏输出 | |
输出直播流 | 高清数字信号 H.265-H.264 TS UDP/RTSP/RTMP/SRT/HLS/FLV 流 | |
网络IP流输入 | IP流输入 | 8通道画面都支持IP拉流输入。支持标清的H.264 TS AAC RTSP、RTMP、SRT拉流输入，支持常用的海康/大华/三星/sony……等网络摄像机流输入，支持编码器流输入。 |
音频 | 音频输入接口 | 支持HDMI、SDI视频源内嵌音频输入，支持网络流/视频文件音频源输入；外置2路6.5 line in独立立体声输入接口。 |
音频输出接口 | 1路3.5监听接口，2路6.5 line out独立立体声输出接口。 | |
音频编码格式 | AAC | |
录音方式 | 视频和音频同步录制。 | |
回放 及存储 | 播放录像 | 通过远程IE浏览器网页方式播放或下载文件后本地播放。播放视频时支持手动调节时间播放功能。 |
录像文件下载 | USB接口下载，及网络电脑浏览器下载。 | |
数据存储模式 | 2个SATA硬盘接口，支持固态硬盘或者机械硬盘存储，最大16T，支持扩展。支持网络FTP远程服务器存储。 | |
导播功能 | 角标LOGO叠加 | 支持预设2个以上预算角标叠加，角标大小和位置可以任意调节叠加。 |
OSD字幕叠加 | 支持字幕发布：字幕位置，字体样式，字号大小可调。 | |
分屏功能 | PGM合成通道支持分屏画面设换输出，并提供多种预设样式选择功能。支持PVW通道预览模式。 | |
截屏功能 | 能对PGM合成通道视频的截屏图像保存 | |
实时切换 | 所有视频及流输入通道能任意两个无缝切换输出导播或直播流。 | |
多路录制 | 支持导播录像、各通道录像同时录像功能。 视频存储格式可选MP4、TS，音频AAC码率44K。 录制分辨率支持可选3840×2160至176×144,码率[32-32000] (kbit)，帧率[5-30] 。 支持所有通道8+1同时录制，或指定通道录制。支持手动录制，或开机自动录制，支持分段录制（按时间或文件容量自动分段录制）。 | |
网络直播输出 | 支持导播PGM画面及所有输入源通道可同时输出H.264/H.265 TS rtsp / rtmp/udp视频格式的直播/录播功能。 支持3840×2160~ 1920×1080～1680×1056～1280×720～1024×576～850×480～720×576～720×540～720×480～720×404～704×576～640×480～640×360～608×448～544×480～480×480～480×384～480×360～480×320～480×272～480×270～400×320～400×320～400×224～352×480等可选分辨率， 5 ～ 30 FPS 帧率、32Kbps ～ 32 Mbps 码率（自定义）且可扩展。 | |
大屏输出 | 输出接口：HDMI 3个支持4K、1080p，SDI 1个支持1080p@60，导播视频输出支持PGM合成画面、输入通道画面、操控界面；PGM合成画面输出支持画中画、1/2/3/4/5/6/7/8分屏显示，分屏画面任意自定义输出。 | |
界面输出 | 支持HDMI接口显示器/电视机屏幕输出系统操控界面，方便本地实时操控。 | |
互动（远程连线） | 通过网络连接远程端视频流信号，并采集到本地通道，可实现远程互动。可用于大型晚会直播、远程互动访谈活动及新闻第一现场，操作简单安全。 | |
智能调音台 | PGM合成通道支持外线性的立体声输入，或HDSDI / HDMI的内嵌音频输入选择，支持选通道音频或外部接口音频，固定或跟随通道自动切换输出。支持混音输入功能 | |
跟踪功能 | 支持教师机位支持图像分析自动/半自动/精准跟踪导播录制功能。 | |
通信接口 | RS485接口 | 1路RS485，支持VISCA、PELCO-D/P云台控制协议 |
RS232接口 | 2路RS232，支持VISCA、PELCO-D/P云台控制协议 | |
RJ45网络接口 | 内/外各一个802.3ab 1000Base-T千兆网络接口 | |
USB接口 | 后面板外置接口1个USB3.0+1个USB2.0+ 1个micro usb，前面板1个USB2.0，设备里面内置4个USB2.0 | |
其他参数 | 输入电压 | DC12V 5A |
工作温度（℃） | -15℃-55℃，指的是通风良好条件下的环境温度。 | |
工作湿度 | 85%RH以下 |
