派尼珂Pnioke NK-SDI100ICC是一款超高清3g-sdi1080P音视频输入采集卡，3G-SDI+DVI输入频接口转USB3.0视频全能采集卡，支持3g-sdi/HDMI（DVI））1080P 60HZ输入,可实现单路高清1080P视频会议摄像机音频同时采集。
PCIe×1 ( Gen2 )插槽，产品可兼容Windows, Linux, Mac OS X操作系统，全能采集盒满足UVC和UAC标准，无需安装驱动和设置，即插即用，方便使用。在远程音视频会议工程中是一款必备配套产品。
应用领域：高清视频会议、多媒体视频中心、商业发布会、直播演唱会、演播室、户外商业活动、流媒体直播、手术医疗、教学录播、户外广告直播、婚庆现场直播、高精度的专业图像处理多媒体压缩等研究开发应用领域。

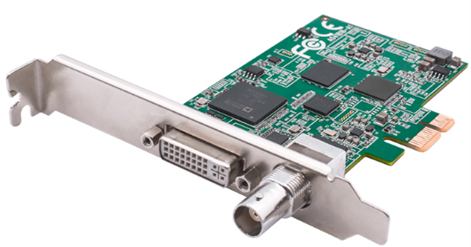

3G-SDI全接口视频采集卡
NK-SDI100ICC
概述：
派尼珂Pnioke NK-SDI100ICC是一款超高清3g-sdi1080P音视频输入采集卡，3G-SDI+DVI输入频接口转USB3.0视频全能采集卡，支持3g-sdi/HDMI（DVI））1080P 60HZ输入,可实现单路高清1080P视频会议摄像机音频同时采集。
PCIe×1 ( Gen2 )插槽，产品可兼容Windows, Linux, Mac OS X操作系统，全能采集盒满足UVC和UAC标准，无需安装驱动和设置，即插即用，方便使用。在远程音视频会议工程中是一款必备配套产品。
应用领域：高清视频会议、多媒体视频中心、商业发布会、直播演唱会、演播室、户外商业活动、流媒体直播、手术医疗、教学录播、户外广告直播、婚庆现场直播、高精度的专业图像处理多媒体压缩等研究开发应用领域。
主要技术参数：
几何尺寸 | 92.7mm x 62 mm |
主机接口 | PCI-Express Gen2 X1 |
DMA传输带宽 | 最高可达500MB/S 可实现1920*1080 RGB24数据稳定传输60帧 |
输入接口 | 1个DVI 接口 （DVI-I） | 转接HDMI输入 |
转接VGA输入 |
转接色差输入 |
转接模拟音频输入 |
转接CVBS/S端子输入 |
一个SDI输入 | BNC接口 |
最大采样率 | HDMI/DVI：225MHz |
板载内存 | 2GB DDR3，工作频率为 400 Mhz，位宽 32bit |
DVI输入格式 | 480i、576i、480p，576p，720p，1080i，1080p和常见显示分辨率 |
HDMI输入格式 | 480i、576i、480p，576p，720p，1080i，1080p
225MHz HDMI 接收器
自适应 HDMI 均衡器，HDMI 传输距离最长可达 30 米
支持HDMI音频采集 |
SDI输入格式 | 集成电缆均衡器，HD-SDI 信号传输距离最长可达 230 米
支持 SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS 标准
支持 RGB 4:4:4，YCbCr 4:4:4，YCbCr 4:2:2 色彩采样 |
VGA 输入格式 | 12-bit ADC
支持 RGB 和 YCbCr (YUV) 的色彩空间
支持分离同步、复合同步、绿嵌入同步 (SOG)、亮度嵌入同步，支持 DMT/CEA/CVT/GTF 视频时序
对输入信号 1:1 采样时，最高像素率可达 165MHz
分辨率支持：最高支持到1920*1200 60hz |
分量色差输入格式 | 480i、576i、480p，576p，720p，1080i，1080p |
模拟复合视频输入 | 最大支持720*576 PAL, 720*480 NTSC |
兼容软件支持 | Windows Media Encoder
Adobe Flash Media Live Encoder
Real Producer Plus
VideoLAN for Windows等 |
提供SDK | 自带采集软件 |
提供完整SDK开发包 |
半高支持 | 支持半高挡板 |
配件 | DVI转VGA转接头、DVI转HDMI转接头、DVI转色差、复合视频输入和左右声道辫子线 |
