4K30HZ分布式节点系统

NK-100DHCF

简介

    派尼珂Pnioke 4K@30HZ分布式音视频系统分布式编码节点NK-100DHCF,分布式音视频系统分布式接收、坐席、拼接一体解码节点，发射节点把HDMI视频信号、音频信号、USB信号编码成视频码流，接收节点接收来自于编码节点的码流，实现视频信号拼接上墙，开窗，漫游，多画面以及KVM坐席功能。配合发射端web客户端和设计器后台以及坐席OSD界面，实现信号预览，可视化拖拽上屏，场景保存切换以及设计界面等操作。其特点是充分考虑了视频处理中的同步性，实时性，兼容性，色彩还原等关键性能，支持LCD,LED拼接屏，自带web客户端，支持APP控制，可满足客户自定义操作需求。

主要功能：

1.  采用国产自主可控DSP纯嵌入式硬件架构，

2.  Linux嵌入式操作系统支持7*24小时工作；

3.  去中心化完全分布式架构;

4.  系统内任何单一节点故障不会影响系统使用。

5.  具备 POE 和本地 DC12V 双供电模式，

6.  供电适配器接口需设计锁紧装置防止脱落；

7.  支持硬件修复，

8.  具备reset键恢复出厂设置；

9.  输入输出一体化设计，设备需支持自定义工作模式，

10.      通过按钮切换或者网页切换自由设置输入输出。

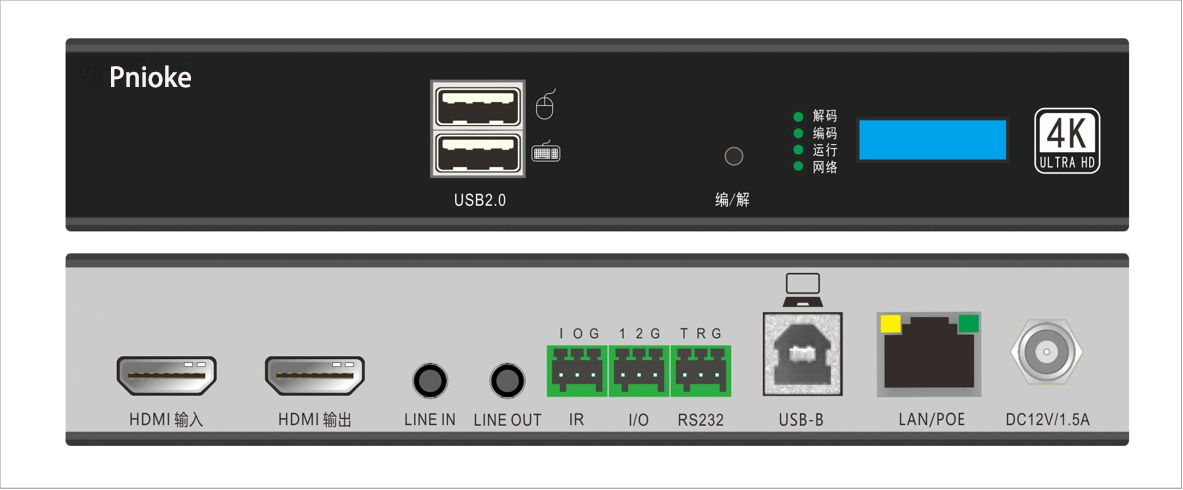

11.      视频接口不低于1路HDMI输入，

12.      1路HDMI输出，

13.      分辨率支持4K@30。

14.      1路3.5mm立体声音频输入接口，

15.      1路3.5mm立体声音频输出接口。

16.      USB接口：2路USB2.0接口，

17.      1路USB TYPE-B接口 ，

18.      支持坐席电脑主机、坐席键盘、鼠标接入。

19.      控制接口满足≥1路RS232接口、

20.      ≥1路IR发射口、

21.      1路IR接收口，

22.      2路I0口。

23.      传输接口满足≥1个LAN网口，

24.      支持10/100/1000M自适应；

25.      支持分辨率自适应功能，源进源出，不损失信号分辨率;

26.      支持自定义分辨率输出功能，

27.      可设置分辨率为4K@30、1920×1200、1920×1080、1600×900、1400×1050、1366×768、1024×768以及其他非标准分辨率,支持与LED显示屏匹配的分辨率。

28.      支持码率变码流、定码流、固定QP，可适应多种带宽环境。

29.      传输码率范围32kbps～16Mbps。

30.      支持画面拼接功能，

31.      实时预览画面、画面位置调整、叠加、漫游、缩放功能，

32.      支持液晶屏、LED屏拼接；

33.      支持拼接屏的拼缝补偿功能，可精确至1 像素点。

34.      支持视频信号多画面分割显示，可自定义多画面分割模式，无需增加额外设备即可实现4分屏开窗模式;

35.      作为输出节点时需支持拼接同步输出, 支持同步输出，

36.      拼接画面帧同步输出显示，

37.      多个显示终端拼接同步精度误差小于0.01ms，

38.      动态图像无撕裂不同步现象。

39.      输入节点连接多口显卡输出的超大分辨率图像信号时，

40.      支持输入节点编组功能，保证源端同步编码。

41.      支持解码端统一时钟解码，确保多口显卡输出超高清图像整屏点对点显示的同步性。

42.      支持大屏可操作区域划分，

43.      对不同用户授权相应的大屏区域操作权限，

44.      防止用户越权操作未授权大屏区域。

45.      支持音频与视频同步或者异步传输；

46.      支持计算机主机音频信号与视频信号同时推送至其他坐席用户。

47.      KVM可视化：支持KVM可视化，

48.      在OSD菜单上可对系统内所有信号进行可视化预览，切换，跨屏，漫游，大屏推送与接管、抓取，

49.      远程交互协同，

50.      支持KVM权限管理。

51.      支持KVM系统联动，

52.      支持鼠键控制，

53.      支持自适应windows，Linux，中标麒麟，银河麒麟等操作系统，

54.      键鼠无缝跨系统滑屏操作。

55.      坐席输出节点需支持单屏、双屏、多屏席位任意组合。

56.      支持坐席跟随功能，即本坐席可主动或被动跟随其他坐席屏幕的信号，与被跟随坐席动态保持同步。

57.      支持快捷键隐藏/显示OSD菜单；

58.      支持把本地坐席列表中的任意视频源推送到本地或者远端的拼接大屏任意区域显示;

59.      音视频编码应支持:H.264、H.265编码协议，

60.      支持4K@30Hz音视频主、子双码流编码。

61.      音频编码格式支持AAC/G.711，采样率范围8K-48K。

62.      音视频解码需支持:H.264、H.265，

63.      支持1路4K30fps解码或路1080P60fps或4路1080P30fps解码。

64.      音频解码格式支持G.711/G.722.2/AAC/opus。

65.      流媒体协议需支持：TCP/UDP/RTSP/RTMP/ONVIF/SIP协议。

66.      品需支持RTSP等标准流媒体协议，

67.      系统可直接解码网络摄像机信号并上屏显示，无需第三方提供转码服务器。

68.      支持ONVIF协议直接对IPC进行云台控制。

69.      采用数据高速同步传输技术，窄带宽、低延时，

70.      从信号输入到终端显示输出，图像输出延时≤100ms。

71.      KVM延时≤60ms。

72.      无缝切换：切换时无黑场、闪屏、画面静上等中间过渡状态，画面切换时间≤20ms;

73.      可视化控制方式需支持IOS、安卓、windows系统。

74.      无缝接入可视化权限集控管理主机，

75.      实现系统运维，实现注册，分组，权限，角色，用户，设备状态集中管控。

76.      平均无故障时间（MTBF）不低于100000小时。
