便携式无线触控屏录播一体机
    发布时间: 2021-11-25 10:00

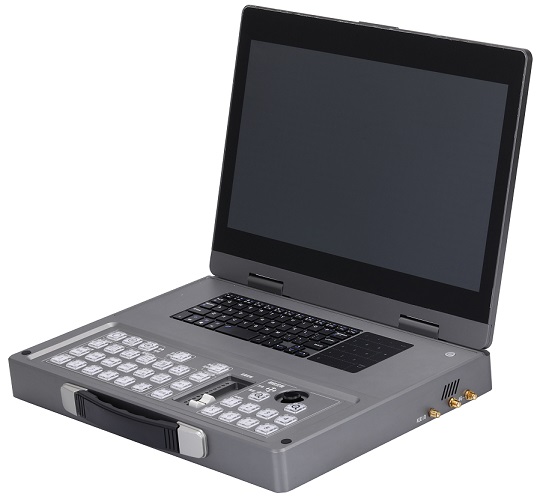

无线便携录播主机NK-PRB6015WRH

概述:

派尼珂无线便携录播主机NK-PRB6015WRH,是一款高度集成的强大功能与一体的综合录播系统,支持6路视频同时接入,3G-SDI≥4路/RTSP流≥4,DVI-I≥1路, HDMI≥1路,每个接口支持1080P60视频输入;支持≥4路无线视频信号输入,能同时无线云台摄像机进行云台控制;支持不少于3路音频同时输入,其中两路为外置音频接口输入,一路为无线内置音频输入方便各自场合使用;1路音频OUT、1路本地监听接口,15种以上切换特效,擦除、覆盖、淡进淡出等主流切换特效;支持不小于6路视频的画面无缝切换、叠加、拼接等处理功能,支持视频H.264编码,标准的流媒体MP4和FLV两种文件格式。

主要功能特点:

1、高度集成 系统稳定

一体化嵌入式LINUX系统,带来更稳定的用户体验;单板卡设计,所有信号均在一体化板卡中进行采集、编码、录制、直播和存储,减少信号链路造成的信号衰减和维护成本,确保系统长期稳定运行;

2、操作简单

系统提供良好的用户体验,使用简单方便,界面简洁清晰,无需培训即可使用。系统提供图形化界面,四个录播常用按钮和八个系统设置功能均采用具备高识别度的图标,减少用户的误操作和记忆难度。

3、接口丰富 性能优越

系统支持6路高清1080P60HZ信号接入,支持网络摄像机、HD-SDI、HDMI、DVI、等多种信号混合输入满足录播直播、互动教学应用,功能丰富,支持网络摄像机、远程互动信号、HD-SDI、HDMI、DVI、VGA等多种信号混合输入。

4、使用方便 应用灵活

系统即可支持直接在录播主机上进行录播操作,也可通过网络实现远程录播控制,适应多种不同应用场景,帮助管理员便捷地完成优质课、精品课和校本资源录制。

5、互动课堂 多校互动

系统支持接入远程互动课堂信号,实现多班级/多校同步授课,真正做到同上一堂课的授课新模式。

6、实时高清 无损输出

支持HDMI高清直播输出,零延时,无压缩,无损失,真高清,快速构建超高质量的教学观摩环境,给用户更好的视觉体验;也可为其他教学应用提供高质量音视频信号。

7、高清直播 强悍专业

系统内置高性能直播组件,独有的流媒体优化技术,单台录播主机即可实现200路高清1080P直播、点播,配合专业直播方案可实现万人级的大规模直播。

8、功能丰富 物超所值

系统提供录播、直播、互动课堂、微课、在线编辑、课件管理等功能,满足学校常见应用。

9、低功耗

整机功耗小于36W,无风扇结构设计,保障系统稳定运行的同时,完全杜绝噪声干扰,给教室一个安静的上课环境。

本地导播:

1、录播主机提供导播输出画面(自带15.6寸屏),在录播主机上可直接进行录播功能操作,同时内置远程导播模块,可使用电脑通过网络访问远程导播界面进行录播功能操作;

2、导播界面分为信号显示区,录播控制区和功能设置区,界面布局简洁清晰,提供良好的用户体验

3、完成信号连接后,导播界面可自适应显示视频信号,支持不同分辨率的视频混合输入

4、导播系统提供PGM主播窗口和PVW预监窗口,PVW预监窗口中提供PTZ控制和预置位操作键,鼠标进入PVW窗口时即可显示,移出后自动隐藏

5、系统可接入6路高清视频,4路SDI信号或4路高清无线网络视频信号+2路HDMI/DVI,并可自定义画面名称;

6、导播系统支持一键录制、暂停、直播功能,并单独显示录制和直播时长;

7、支持与跟踪系统对接,在录制过程中自动完成画面跟踪和切换,也可连接导播控制器实现手动切换和跟踪,还可在导播界面中实现上述功能;

8、主播画面支持全屏、双分屏、画中画、三分屏,多分屏等多种显示方式,多分屏显示下支持快速自定义画面布局,同时支持淡入淡出等十余种特效切换方式;

9、系统可录制MP4、FLV两种格式(任选其一);

10、支持电影模式和资源模式同步录制,资源模式下可支持6路独立视频进行录制;

11、系统内置rtmp直播服务器:支持200路直播并发,也可将直播流推送到第三方平台服务器、或者自建服务器;

12、系统支持H.264视频编码协议和ACC音频编码协议,录制码率支持512Kbps ~60Mbps(可调),外网直播码率支持512Kbps~8Mbps(可调),帧率支持25 Fps、30 Fps、50 Fps、60Fps;

13、系统支持双声道音频输入,音频码率支持128kbps,系统支持音频输入检测和音量调整功能,并在导播界面中显示音量大小;

14、系统支持字幕功能,并支持字幕预设功能(最多5条)

15、系统支持课件预览功能;

16、支持对录播主机进行IP网络设置和测试;

17、可在系统界面中快速将课件拷贝至U盘(支持Fat32、exFat格式的U盘);

远程导播:

1、基于B/S架构,使用IE浏览器即可访问,无需安装任何插件和客户端;

2、系统支持自动课表,可预先设置录制任务的具体时间,系统按时自动完成录制,无需手工操作;

3、远程导播界面提供视频监看功能;

4、支持对视频编码、音频编码、网络IP进行设置;

5、支持字幕功能,并支持字幕预设功能(最多5条);

6、支持显示系统时间;

7、支持上传片头片尾、台标;

8、支持对直播、互动、跟踪进行设置;

9、支持定时开机关机、手动重启;

10、可控制系统访问人数,录课状态下支持1人、3人、7人、10人,空闲状态下支持1人、5人、10人、20人;

11、支持远程导播用户角色、权限、密码设置;

支持录播主机名称设定,在线网络升级维护;

12、支持搜索工具下载;

技术参数:

系统

操作界面

本地导播操作界面、B/S远程导播操作界面

系统结构

一体化嵌入式Linux系统

视频

视频输入

4路HD-SDI/4路无线网络视频信号+1路DVI+1路HDMI

HDMI/DVI:1024*768@60Hz,1366*768@60Hz,1440*900@60Hz,1600*900@60Hz,1920*1080@60Hz

3G/HD-SDI:720P@50,720P@60,1080P@25, 1080P@30, 1080P@50, 1080P@60

视频输出

1路本地VGA的15.6存导播输出、1路HDMI直播输出

15.6寸屏:1920*1080@60Hz 输出导播界面

HDMI:1920*1080@60Hz 输出PGM画面

视频显示

单画面、画中画、三分屏、五分屏

视频直播

支持rtmp协议

地址规则

PGM信号:Rtmp://IP地址:1935/live/main



音频

音频输入

2个3.5mm音频双声道输入,可调节输入声音大小

音频输出

2个3.5mm双声道音频输出,可调节输入声音大小

音频编码

AAC-LC

图像处理

及存储

视频录制格式

MP4、FLV(二选一)

视频编码帧率

25fps、30fps、50fps、60fps

本地直播录制视频码率

512kbps~61440kbps可调

外网直播视频码率

512kbps~8Mbps可调

音频码率

128K

数据存储

内置一个1T SATA硬盘 ,最大支持4TB

通信接口

RJ45串口

共2组RS232

RJ45网络接口

1个802.3ab 1000Base-T千兆网络接口

USB接口

支持1个USB2.0,(可接鼠标/键盘,不支持U盘下载)

支持1个USB3.0接口,最大输出速率为640MB/S(可接U盘)

环境

工作电压

DC12V/5A

工作温度(℃)

-15℃-55℃

工作湿度

85%RH以下

设备尺寸

1.2U机箱
