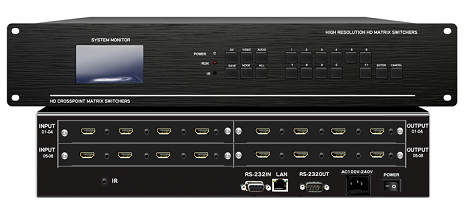

1080P无缝切换矩阵系统
    发布时间: 2022-03-18 15:31

1.        无缝瞬间切换,不黑屏,不存在缓慢的过度过程,快如电影换镜头;

2.        输出分辨率可调,以适应多种不同的显示屏;

3.        带拼接功能,支持普通电视、液晶显示器及DLP等实现大屏幕拼接功能(选配);


1920*1080P输入输出无缝切换矩阵系统

1.        无缝瞬间切换,不黑屏,不存在缓慢的过度过程,快如电影换镜头;

2.        输出分辨率可调,以适应多种不同的显示屏;

3.        带拼接功能,支持普通电视、液晶显示器及DLP等实现大屏幕拼接功能(选配);

4.        DVIVGAAVHDMI输入板卡都带音频输入,并且音频可溶合到HDMI输出的视频里,即输出端的HDMI线可同时传输输入的视频和音频,连接电视等HDMI显示设备时,不需另接音频线;

5.        DVIVGAAVHDMI输出板卡都支持独立的音频输出,音频信号可同时在HDMI数字接口和3.5音频模拟接口输出;

6.        HDMIDVI输入端带数字均衡调整电路,输出带信号预加重增强电路,使信号能进行更长距离传输,输入输出都可超过25米距离;

7.        插卡式结构设计,采用每张卡4个通道的设计,可灵活配置输入输出信号类型及信号通道数,扩展方便,维护便捷,主机可以同时兼容不同的信号, 所有板卡和主板,采用德国Erni原装进口专业高速连接器,非普通金手指连接;

8.        支持RS-232、红外、网口(选配)、APP软件(选配)控制信号切换功能;

9.        蓝光液晶显示屏,美观高端的外观设计;

10.    采用Contrex嵌入式ARM处理器控制,运行速度更快,系统更稳定;

11.    支持一键快速查询功能,方便察看矩阵的切换状态;

12.    具有掉电记忆功能带有断电现场保护,上电自动恢复关机前状态;

13.    标准机架安装的金属机箱。

14.    采用国际通用的标准宽电压输入电源,电网电压在 100V—250V 之间波动,都能保证稳定的输出,极大提高了系统的可靠性和稳定性,16系列功耗55W32系列功耗100W

15.    全贴片SMT工艺,特有ESD静电保护功能;

16.    数字信号运用了点对点无损传输方式,有力保证了图像信号的高保真输出;

17.    电讯级核心数字交换芯片,具有超强的抗干扰及全天候工作能力;

18.    机架安装:    标准2U

19.    带宽:10.25Gbps       增益:0dB

20.    位时钟抖动:<0.15Tbit

21.    位上升时间:<0.3Tbit20%--80%

22.    位下降时间:<0.3Tbit20%--80%

23.    传输延时:5nS

24.    切换速度:200ns

25.    串行控制接口:RS-232, 9-针公 D 接口,波特率:9600, 数据位8位, 停止位1, 无奇偶校验;2 = RX, 3 = TX, 5 = GND

26.    以太网控制接口(选配):    RJ-45母接口,TCP/IP ServerUDP模式,自适应10M100M,全双工;

27.    平均故障间隔时间:(MTBF30000小时



 板卡参数

 1.        WF-HD-IN4HDMI输入卡



视频输入信号:4HDMI信号输出(内嵌音频);HDMI TYPE A母接口;

音频输入信号:4路立体声音频输入,3.5音频接头输入;

视频信号类型:支持HDMI1.4,支持800*600~1920*1080 @60 4:4:4 RGB或者4:2:2 信号;

分辨率:支持800X600@60Hz-1080P1920*1080@60Hz等多种分辨率;

结构:卡板式结构;即插即用;无需设置;

采用高质量沉金线路板;

采用德国Erni高速专业连接器,非普通金手指;

支持瞬间无缝切换技术,不黑屏;

自动EDID管理,不需人为干预;

兼容HDMI1.4的标准,HDCP1.3协议, DVI1.0协议;

支持HDCP,支持蓝光DVD

点对点硬件无压缩实时转换;

传输距离大于25m

具有输入输出预加载,切换速度更快;

即插即用,无需软件,无需驱动;

功耗      12W

像素带宽     165MHz, 全数字;

接口带宽     5.25Gbps,全数字;

(Clock Jitter) <0.15 Tbit

 (Risetime )  <0.3Tbit (20%--80%)

 (Falltime)   <0.3Tbit (20%--80%)

传输延时     5nS(±1nS)

信号强度     T.M.D.S. +/- 0.4Vpp

电平      T.M.D.S. 2.9V/3.3V

阻抗      50 Ω;



2.        WF-DVI-D-IN4DVI-D输入卡



视频采用DVI-D接口;

每卡支持4DVI

采用高质量沉金线路板;

支持瞬间无缝切换技术,不黑屏;

自动EDID管理,不需人为干预;

兼容HDMI1.4的标准,HDCP1.3协议, DVI1.0协议;

支持HDCP,支持蓝光DVD

点对点硬件无压缩实时转换;

传输距离大于25m

具有输入输出预加载,切换速度更快;

即插即用,无需软件,无需驱动;

功耗      12W

像素带宽     165MHz, 全数字;

接口带宽     5.25Gbps,全数字;

(Clock Jitter) <0.15 Tbit

 (Risetime )  <0.3Tbit (20%--80%)

 (Falltime)   <0.3Tbit (20%--80%)

传输延时     5nS(±1nS)

信号强度     T.M.D.S. +/- 0.4Vpp

电平      T.M.D.S. 2.9V/3.3V

阻抗      50 Ω;

 3.        WF-VGA-IN4VGA输入卡



视频采用15D型母接口,音频采用3.5音频头;

每卡支持4路支持VGAYprpb、音频输入;

采用高质量沉金线路板;

支持瞬间无缝切换技术,不黑屏;

自动EDID管理,不需人为干预;

支持图像分辨率1920x1080P60

输入阻抗75Ω



 4.        WF-HD-OUT4HDMI输出卡



视频输出信号:4HDMI信号输出(内嵌音频);HDMI TYPE A母接口;

音频输出信号:4路立体声分离输出,3.5音频接头输出;

视频信号类型:支持HDMI1.4(部分);支持800*600~1920*1080 @60 4:4:4 RGB或者4:2:2 信号;

分辨率:支持800X600@60Hz-1080P1920*1080@60Hz等多种分辨率;

结构:卡板式结构;即插即用;无需设置;

采用高质量沉金线路板;

采用德国Erni高速专业连接器,非普通金手指;

支持瞬间无缝切换技术,不黑屏;

自动EDID管理,不需人为干预;

兼容HDMI1.4的标准,HDCP1.3协议, DVI1.0协议;

点对点硬件无压缩实时转换;

传输距离大于25m

具有输入输出预加载,切换速度更快;

即插即用,无需软件,无需驱动;

功耗      12W

像素带宽     165MHz, 全数字;

接口带宽     5.25Gbps,全数字;

(Clock Jitter) <0.15 Tbit

 (Risetime )  <0.3Tbit (20%--80%)

 (Falltime)   <0.3Tbit (20%--80%)

传输延时     5nS(±1nS)

信号强度     T.M.D.S. +/- 0.4Vpp

电平      T.M.D.S. 2.9V/3.3V

 5.        WF-DVI-D-OUT4DVI-D输出卡



视频采用DVI-D接口,;

每卡支持4DVI

采用高质量沉金线路板;

支持瞬间无缝切换技术,不黑屏;

自动EDID管理,不需人为干预;

点对点硬件无压缩实时转换;

传输距离大于25m

具有输入输出预加载,切换速度更快;

即插即用,无需软件,无需驱动;

功耗      12W

像素带宽     165MHz, 全数字;

接口带宽     5.25Gbps,全数字;

(Clock Jitter) <0.15 Tbit

 (Risetime )  <0.3Tbit (20%--80%)

 (Falltime)   <0.3Tbit (20%--80%)

传输延时     5nS(±1nS)

信号强度     T.M.D.S. +/- 0.4Vpp

电平      T.M.D.S. 2.9V/3.3V

数字阻抗为50 Ω;

 6.        WFPJ-VGA-OUT4VGA输出卡



视频采用VGA接口,音频采用3.5音频头;

每卡支持4VGA、音频信号输出;

采用高质量沉金线路板;

支持瞬间无缝切换技术,不黑屏;

自动EDID管理,不需人为干预;

阻抗75Ω
