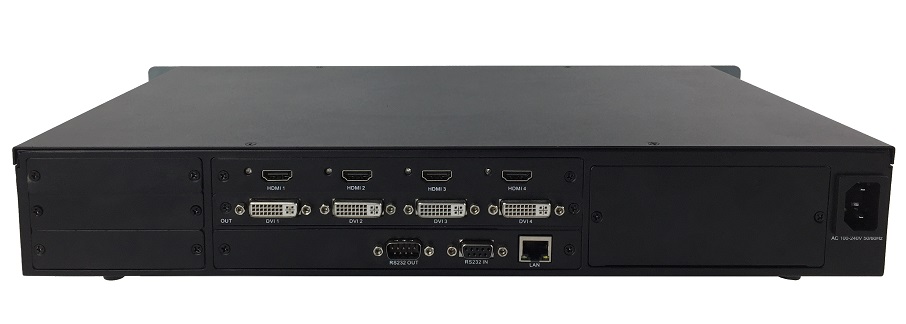

广播级4路HDMI画面处理器(分割器)
    发布时间: 2022-04-07 16:09

派尼珂Pnioke广播级数字高清HDMI多画面图像处理器(分割器),主要功能是将4、6、7路HDMI高清输入信号合成为1路高清信号输出,输入输出图像分辨率支持1920×1200@60HZ可在单一显示设备上显示多路高清信号,实现多路图像高清信号图像分割、缩放、叠加、漫游、无缝切换等显示功能,并支持面板按键调用相应预案模式。

广播级数字高清HDMI画面处理器

NK-HD304DIP

概述:

派尼珂Pnioke广播级数字高清HDMI多画面图像处理器(分割器),主要功能是将4、6、7路HDMI高清输入信号合成为1路高清信号输出,输入输出图像分辨率支持1920×1200@60HZ可在单一显示设备上显示多路高清信号,实现多路图像高清信号图像分割、缩放、叠加、漫游、无缝切换等显示功能,并支持面板按键调用相应预案模式。

产品采用纯硬件架构、无操作系统的高性能视频图像处理,选用专用图像处理技术,纯硬件热插拔插卡式结构,配置灵活,运行稳定高效,维护简便,支持HDMI信号输入,HDMI/ DVI信号输出卡。并支持RS-232、TCP/IP控制,支持遥控器控制、支持面板按键控制。

应用场景:信息化建设、政企会议系统、教育培训、作战会议室大屏显示、安防监控、广播电视  、视频会议、应急指挥中心、媒体多功能厅等行业。

主要功能特点

1、纯硬件架构,无CPU和操作系统,无病毒和系统风险;

2、标准工业机箱, 热插拔模块化设计,配置灵活,维护简便;

3、支持4/6/7路信号输入,4路HDMI输出,

4、最高可支持4个通道相同信号输出, 预监功能,并可任意开出1-7层画面;

5、系统颜色深度:24比特,即16777216种颜色;

6、所有输出端口时序全同步,确保图像无动态撕裂;

7、支持自定义分辩率输出;

8、支持无缝切换,确保图像无抖动,无黑屏;

9、支持多路窗口任意叠加、漫游、跨屏缩放功能;

10支持市面上主流HDMI,DVI,VGA等接口;

11、多种控制接口:支持RS232串口或TCP/IP网络控制;

12、多种管理方式:支持面板、RS232、红外遥控、网络管理及计算机软件管理;

13、客户端软件特点:快捷的窗口编辑、显示窗口预案、预案轮巡组播管理。



技术参数

视频输入

HDMI

最大支持1920*1200@60,并向下兼容

DVI

最大支持1920*1200@60,并向下兼容

VGA

最大支持1920*1080@60,并向下兼容

视频输出

DVI/HDMI

单口输出最大分辩率1920 x 1200@60HZ,支持自定义分辩率输出

控制接口

串口

波特率:115200;数据位:8位;停止位:1;无校验位

网络

接口:RJ-45 母接口; 协议:TCP/IP

电源

输入输压

100-240VAC,50/60Hz

最大功率

35W

物理参数

重量

5.55Kg(净重)

6.75Kg(包装重量)

尺寸

478x280x65mm(裸机尺寸)

550x260x500CM mm(包装尺寸)

工作环境

温度

工作温度:-10℃-55℃; 存储温度:-10℃-60℃

存储环境

无腐蚀性和溶剂性气体,无扬尘,无强磁场干扰
